Характеристики преобразователей частоты Delta Electronics серии VFD-C2000
Серия VFD-C использует трансвекторное (FOC) управление в качестве базовой технологии управления двигателем, за счет чего достигаются беспрецедентно высокие характеристики привода, такие как пусковой момент, точность поддержания скорости и момента в широком диапазоне регулирования.
Большой эксплуатационный ресурс в совокупности с контролем времени наработки наиболее важных компонентов обеспечивают длительную и надежную эксплуатацию изделия.

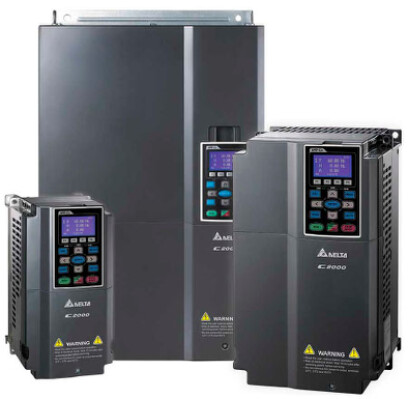

![Преобразователь частоты Delta Electronics серии VFD-C2000 Преобразователь частоты Delta Electronics серии VFD-C2000](images/vfd-c2000_7hn15in5.jpg)
Диапазон мощностей: 3-ф/230В: 0.75~90кВт; 3-ф/460В: 0.75~450кВт; 3-ф/690В: 22~630кВт
Основные преимущества:
- Режимы управления скоростью, моментом, положением;
- Модульный дизайн с большим количеством плат расширения;
- Встроенный ПЛК с LD-программированием;
- Работа в 4-х квадрантах;
- Управление стандартными асинхронными двигателями и синхронными сервомоторами в разомкнутом и в замкнутом контуре скорости;
- Пусковой момент: до 150% на О.5Гц (без обратной связи); до 150% на ОГц (с энкодером);
- Стабильное управление скоростью на низких частотах, до 200% момента на нулевой скорости в режиме FOC+PG;
- РDFF-управление в контуре скорости;
- Функция синхронизации угловых положений вала нескольких приводов;
- Съемный цифровой пульт управления с текстовым ЖКдисплеем (степень защиты IP 66);
- Встроенный тормозной ключ (в моделях до ЗОкВт включительно);
- Встроенный дроссель постоянного тока;
- Функция безопасной остановки двигателя в соответствии со стандартами EN954-1, EN60204-1 и IEC61508;
- Встроенный Modbus, опциональные CANOpen, PROFIBUS-DP, DeviceNet, MODBUS ТСР и EtherneUIP интерфейсы;
- (в моделях от З7 кВт) и опционально RFl-фильтр.
Области применения Delta Electronics серии VFD-C2000
- Оборудование для химической и деревоперерабатывающей промышленности (экструдеры, смесители, вибраторы, сепараторы, натяжные устройства, пескоструйные аппараты, продольно-строгальные станки).
- Станочное оборудование (станки с ЧПУ, токарные, фрезерные, сверлильные, шлифовальные станки, обрабатывающие центры, прессы и т.д.).
- Подъемно транспортное оборудование (краны, лебедки, пассажирские лифты, элеваторы, эскалаторы, редукторы, конвейеры и т.д.).
- Упаковочное и пищевое оборудование.
- Текстильное, компрессорное, насосное, вентиляционное и др. оборудование.
Технические характеристики Delta Electronics серии VFD-C2000
Характеристики управления | Методы управления | 1: V/F, 2: SVC, З: VF+PG, 4: FOC+PG, 5: TQC+PG, 5: TQC+PG, 6: PM+PG, 7: FOC без датчика, 8: TQC без датчика, 9: РМ без датчика (для двигателя с постоянными магнитами) | |||
Пусковой момент | до 150% или выше на О.5Гц; в режиме FOC+PG до 150% на ОГц в течение 1 минуты | ||||
V/f характеристика | Настраиваемая по 4 точкам и квадратичная | ||||
Полоса пропускания контура скорости | 5Гц (в векторном режиме до 40Гц) | ||||
Ограничение момента | Макс. 180% | ||||
Точность по моменту | ±5% | ||||
Макс. выходная частота (Гц) | Нормальный режим: О.01~600.00 Гц; Тяжелый режим: 0.00 ~ 300.00 Гц (Не для всех моделей) | ||||
Точность по выходной частоте | Цифровое задание: ±0.01%, -10 ... +40°С, Аналоговое задание: ±0.1%, 25±10°С | ||||
Разрешение задания частоты | Цифровое задание: 0.01 Гц, Аналоговое задание: 0.03 х макс. вых. частоту/ 60 Гц | ||||
Перегрузочная способность | Нормальный режим: 120% от номинального тока в течение 1 мин. (160% в теч. З сек.) Тяжелый режим: 150% от номинального тока в течение 1 мин. (180% в теч. З сек.) | ||||
Сигналы задания частоты | +10 .. -10В, 0 ... 10В, 4 ... 20мА, О .. 20мА, импульсное задание | ||||
Время разгона/замедления | 0.00 .. 600.00/0.0 ... 6000.О сек | ||||
Основные функции управления | Управление моментом, управление натяжением, переключение режимов упр. моментом/скоростью. Управление прямой подачей, сервофункции управления, подхват вращающейся нагрузки и поиск скорости, ограничение момента, 17 предустановленных скоростей, переключ. времени разг/замедл., S-кривая разгона/замедления, 3-х проводное управление, автотестирование двигателя (статическое, динамическое), плавный разгон/торможение, пауза работы, компенсация скольжения, компенсация момента, ограничение вых. частоты, торможение постоянным током, ПИД-регулятор (со спящим режимом), функция энергосбережения, MODBUS (RS-485 (RJ45) макс. 115.2 кб/с), автом. повторное включение, копирование параметров. | ||||
Управление вентилятором | Типоразмеры А и В: ВКЛ/ВЫКЛ; типоразмер С и выше: ШИМ управление | ||||
Характеристики защиты | Защита двигателя | Электронное тепловое реле | |||
Защита по току | Мгновенный ток перегрузки: 220% Перегрузка по току в нормальном режиме: 170~175%; в тяжелом: 180~185% | ||||
Защита по напряжению | 230: привод будет остановлен при напряжении на шине DC более 41 ОВ 460: привод будет остановлен при напряжении на шине DC более 820В | ||||
Защита по температуре | Встроенный датчик температуры | ||||
Предотвращение остановки | Токоограничение при разгоне и в устан. режиме. Ограничение перенапряжения при торможении. | ||||
Авторестарт после выключения питания | Задержка задается пользователем (в диапазоне до 20 сек) | ||||
Защита от замыкания на землю | Уровень тока утечки на землю: 50% от номинального тока ПЧ | ||||
Условия окружающей среды | Место установки | IEC60364-1/IEC60664-1 степень загрязнения 2, внутри помещения | |||
Температура окружающего воздуха | Работа | NEMA 1/UL Туре 1 | При номинальном токе нагрузки: -10 .. + 40°С. При работе в диапазоне 40 ... 60°С, номинальный ток должен быть снижен на 2% на 1°с. | ||
UL Ореп Туре | При номинальном токе нагрузки: -10 ... + 50°С. При работе в диапазоне 50 ... 60°С, номинальный ток должен быть снижен на 2% на 1°С. | ||||
Хранение/Транспортировка | -25 ... +70°С | ||||
Без конденсата, без инея | |||||
Относительная влажность | Работа | Макс. 90% | |||
Хранение/Транспортировка | Макс. 95% | ||||
Без конденсата | |||||
Давление воздуха | Работа/ Хранение | 86 ... 106 кПа | |||
Транспортировка | 70 ... 106 кПа | ||||
Уровень загрязнения | IЕС60721-З-З | ||||
Работа | Class ЗС2; Class 3S2 | ||||
Хранение | Class 2С2; Class 2S2 | ||||
Транспортировка | Class 1 С2; Class 1 S2 | ||||
Без конденсата | |||||
Высота установки | Работа | До 1000м над уровнем моря. При высоте 1000 ... З000 м, номинальный ток должен быть снижен на 2% или температура на 0,5 °С на каждые 100м. | |||
Упаковка | Хранение/ Транспортировка | ISTA procedure 1А (согласно весу) IEC60068-2-31 | |||
Вибрация | Амплитуда 1.0 мм с 2-13.2 Гц; 0.7 G ~ 1.0 G при 13.2-55 Гц; 1.0 G при 55-512 Гц в соответствие с 60068-2-6. | ||||
Ударопрочность | IEC/EN 60068 2-27 |

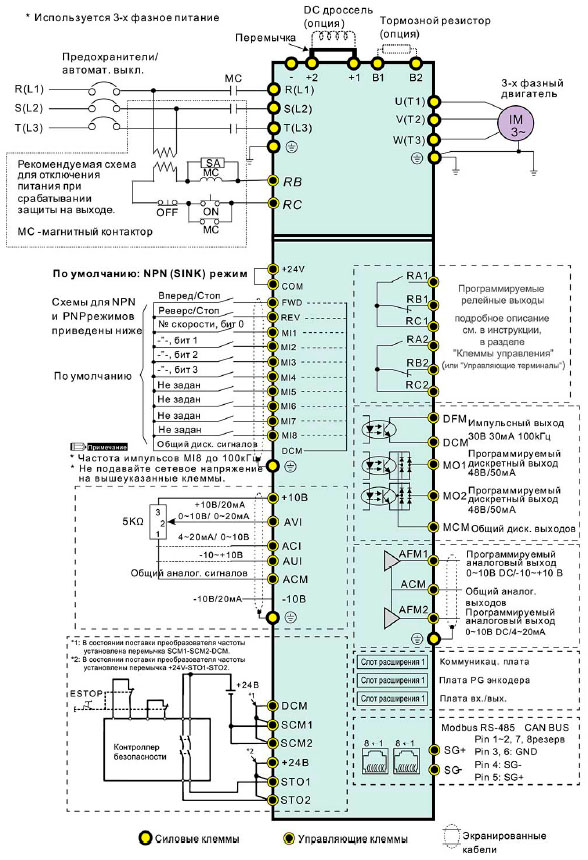

Схема соединений Delta Electronics серии VFD-C2000
