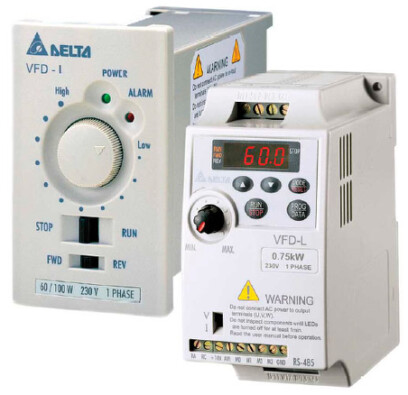

Характеристики преобразователей частоты Delta Electronics серии VFD-L
![Преобразователь частоты Delta Electronics серии VFD-L Преобразователь частоты Delta Electronics серии VFD-L](images/vfd-l_6mmwn27s.jpg)
Диапазон мощностей: VFD-L1 1-ф/ 220В: 25~100Вт; VFD-L2 1-ф/ 220В: 0.2~2.2кВт
Основные преимущества:
- Простая и сверхкомпактная конструкция
- Щитовой (VFD-L 1) и панельный (VFD-L2) монтаж
- Настраиваемая характеристика V/F
- Несущая частота ШИМ до 10кГц
- Автоматическая компенсация момента и скольжения
- Связь по MODBUS (скорость 9600 бит/сек)
- Пусковой момент 150% на 5Гц
- 4 предустановленных скорости и автоматическое пошаговое управление
- Встроенный РЧ-фильтр
Области применения Delta Electronics серии VFD-L
Простые бумагоотрезные устройства, конвейеры, вентиляторы, насосы, вращатели и др. приводы, не требующие от ПЧ высоких характеристик.
Технические характеристики Delta Electronics серии VFD-L
Характеристики VFD-L1 | Метод управления | SVPWM (ШИМ пространственных векторов); несущая частота 10 кГц); v/f | |
Выходная частота (Гц) | 1.0-120ГЦ | ||
Перегрузочная способность | 150% номинального тока в течении 1 минуты | ||
Время разгона/замедления | от 0.5 до 30.0 секунд | ||
Задание частоты | Потенциометром | ||
Сигналы управления | Панель | ПУСК/СТОП, ВПЕРЕД/НАЗАД | |
Внешние | ПУСК/СТОП, ВПЕРЕД/НАЗАД, RS-485 | ||
Выходная индикация | Панель | Светодиодная индикация ошибок и аварий | |
Внешние | Индикация аварии (выход с открытым коллектором) | ||
Функции защиты | Пере-/недонапряжение; сверхток; перегрузка; перегрев радиатора; электронное реле термозащиты двигателя | ||
Охлаждение | Естественная конвекция | ||
Характеристики VFD-L2 | Метод управления | SVPWM (ШИМ пространственных векторов); несущая частота 3-10 кГц); V/f | |
Выходная частота (Гц) | 1.0-400Гц (разрешение 0.1 Гц) | ||
Перегрузочная способность | 150% номинального тока в течении 1 минуты | ||
Характеристики момента | Автоматическая компенсация момента и скольжения; пусковой момент: 150% на 5.0 Гц | ||
Время разгона/замедления | 0.1-600 сек | ||
Уровень токоограничения | От 20 до 200% от номинального тока | ||
Вольт/частотная характеристика (V/f) | Возможна корректировка пользователем | ||
Функции работы | Автоматическая регулировка выходного напряжения; S-образная характеристика; предотвращение остановки привода от сверх тока и перенапряжения на шине DC; запись сообщений о характере аварий; программирование несущей частоты; торможение двигателя постоянным током; автоматический рестарт после кратковременного пропадания питающего напряжения; ограничение диапазона регулировки частоты; запрещение реверса и т. д. | ||
Функции защиты | Пере-/недонапряжение; сверхток; перегрузка; перегрев радиатора; внешняя ошибка; электронное реле термозащиты двигателя | ||
Охлаждение | Встроенным вентилятором | ||
Прочие | Встроенный РЧ-фильтр в модификации В | ||
Условия эксплуатации | Класс защиты | IP20 | |
Степень загрязнения | 2 | ||
Место установки | Высота до 1000м над уровнем моря, внутри помещений без наличия агрессивных сред | ||
Рабочая темпера окр. среды | - 10'С ... + 50'С (40'С при плотной установке) без конденсата и инея | ||
Температура хранения/транспортировки | - 20'С ... 60'С | ||
Влажность окр. среды | до 90% RH (без конденсата) | ||
Вибростойкость | 9.80665м/с' (1G) ДО 20Гц, 5.88м/с' (0.6G) от 20 ДО 50Гц |
![Технические характеристики Delta Electronics серии VFD-L Технические характеристики Delta Electronics серии VFD-L](images/gabarity-vfd-l.jpg)

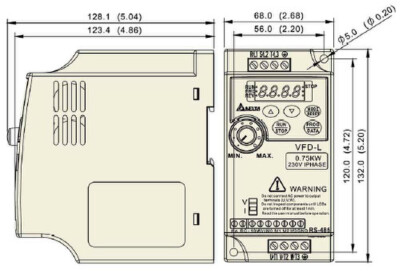

Напряжение питания 50/60 Гц | Модель | Ном. мощность 3-ф. двигателя, кВт | Ном. выходной ток (А) | Размеры ШхВхГ (мм) |
1-фазное, 220 В | VFD40WL21A | 25/40 Вт | 0.25/0.4 | 60.0 х 100.0 х 135.7 |
VFD40WL21B | ||||
VFD001L21A | 60/100 Вт | 0.56/0.8 | ||
VFD001L21B | ||||
VFD002L21A | 0.2 | 1.6 | 68.0 х 132.0 х 128.1 | |
VFD002L21B | ||||
VFD004L21A | 0.4 | 2.5 | ||
VFD004L21B | ||||
VFD004L21E | ||||
VFD007L21A | 0.75 | 4.2 | ||
VFD007L21B | ||||
VFD007L21E | ||||
VFD015L21W | 1.5 | 7.0 | ||
VFD022L21W | 2.2 | 11 | 100.0 х 161.0 х 124.2 |
Схема соединений преобразователей частоты Delta Electronics серии VFD-L

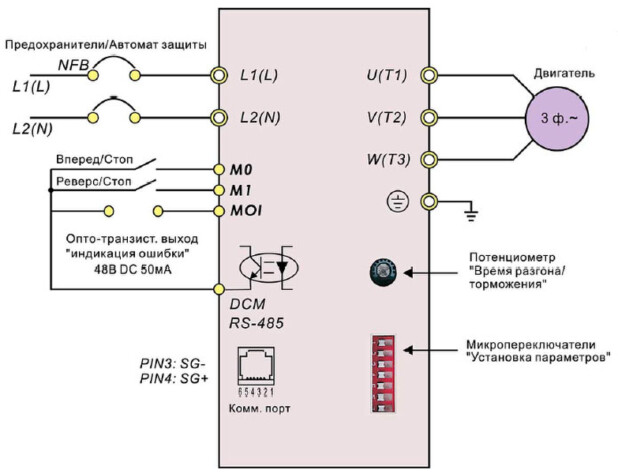

VFD-L1

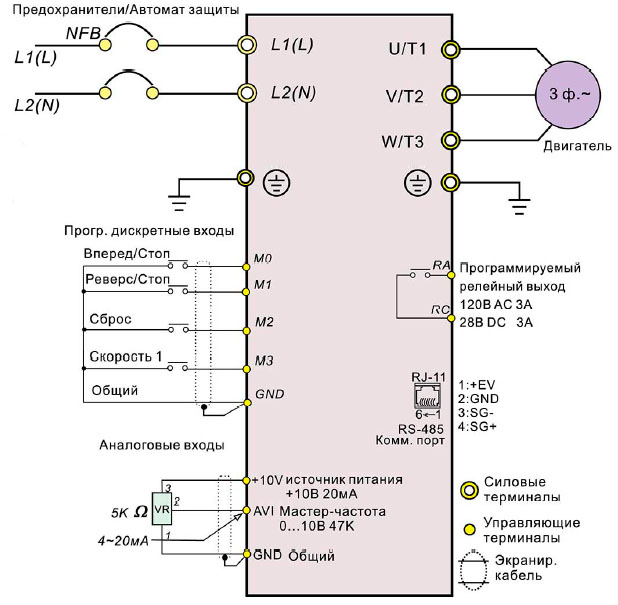

VFD-L2
![хема соединений преобразователей частоты Delta Electronics серии VFD-L1 хема соединений преобразователей частоты Delta Electronics серии VFD-L1](images/schema-vfd-l1.jpg)
![хема соединений преобразователей частоты Delta Electronics серии VFD-L2 хема соединений преобразователей частоты Delta Electronics серии VFD-L2](images/schema-vfd-l2.jpg)
