Характеристики компактных векторных преобразователей частоты Delta Electronics серии VFD-EL
Диапазон мощностей: 1-ф/ 220В: 0.2~2.2кВт; 3-ф/ 380В: 0.4~3.7кВт
Основные преимущества:
- Векторный и скалярный режимы управления асинхронными двигателями
- Допускается плотная установка приборов за счет высокоэффективного охлаждения
- Компактная конструкция, монтаж на DIN-peйкy
- Простота при обслуживании и вводе в эксплуатацию
- ПИД-регулятор
- Специальные параметры управления насосами (учет утечки жидкости, спящий режим)
- Формирование характеристики V/f по трем точкам (в режиме VF)
- Встроенный РЧ-фильтр класса В
- Встроенный RS-485 (Modbus)
- Платы связи для сетей Profibus, DeviceNet, LonWorks и CANopen
- Опциональный выносной пулы PU06 и программное обеспечение VFDSoft
- Встроенная функция многонасосного (многодвигательного) режима работы
Области применения Delta Electronics серии VFD-EL
Системы вентиляции, системы водоснабжения, управление температурой в печах и термошкафах, ткацкие станки, упаковочные машины, намотчики/подмотчики, производство пленки, ленточные конвейеры, вентиляционно-сушильные камеры и т.д.
Технические характеристики Delta Electronics серии VFD-EL
| Характеристики управления | Метод управления | SPWM (синусоидальная ШИМ); V/f | |
| Выходная частота (Гц) | 0.1 -600Гц (разрешение 0.01 Гц) | ||
| Разрешение выходной частоты | 0.01 Гц | ||
| Характеристики момента | Автоматическая компенсация момента и скольжения; пусковой момент: 150% на 5.0Гц | ||
| Перегрузочная способность | 150% от номинального тока в течение 1 мин. | ||
| Пропускаемые частоты | Три зоны, с диапазоном 0.1 -600Гц | ||
| Время разгона/замедления | 0.1- 600 сек (по 2 независимые уставки) | ||
| Уровень токоограничения | От 20 до 250% от номинального тока | ||
| Торможение пост. током | Рабочая частота: 0.1 -600.0 Гц, вых. ток: о-100% от нам. тока Время активизации: при старте 0-60 сек, при останове 0-60 сек | ||
| Тормозной момент | Примерно 20% (до 125% с дополнительным тормозным резистором или с внешним тормозным модулем. | ||
| Вольт/частотная хар-ка (V/f) | Возможна корректировка пользователем | ||
| Рабочие характеристики | Задание частоты | Цифр. пульт | Встроенный потенциометр или клавиши |
| Внешние сигналы | Потенциометр-5кОм/0.5Вт, 0 ... +10VDC, 4 ... 20mА,интерфейс RS-485; Программируемые входы 3 - 9 (15 предустановленных скоростей, Jog, up/down) | ||
| Сигналы управления | Цифр. пульт | Клавиши RUN и STOP | |
| Внешние сигналы | 2 проводн./3 проводн. (FWD, REV, EF), JOG (толчковая скорость), интерфейс RS-485 (MODBUS) | ||
| Функции программируемых входов | Предуст. скорости 0-15, Jog, запрет разг./замедления, выбор разгона/замедл. 2, пауза (NC, NO), выбор АСI/АVI, сброс привода, счетчик импульсов, увелич./уменьш. частоты (UP/DOWN), выбор NPN/PNP логики | ||
| Функции программируемых выходов | Привод работает, заданная частота достигнута, ненулевая скорость, пауза, авария, местное/дистанц. управление, готовность к работе, перегрев ПЧ, аварийный останов и выбор состояния входных терминалов (NC/NO) | ||
| Аналоговый выход | Сигнал пропорц.: вых. частоте/току/напряжению/заданной частоте/скорости | ||
| Выходной аварийный сигнал | Контакт замкнется при сраб. одной из защит (1 релейный контакт или 1 транзистр. выход откр. коллект.) | ||
| Функции работы | AVR, S-кривая разгона/замедл., ограничение напряжения и тока, запись 5 отказов, блокировка реверса, перезапуск при пропадании питания, тормож. пост. током, автоматическая компенсация момента/скольжения, корректировка частоты ШИМ, огранич. вых. частоты, блокировка изменения параметров, ПИД-регулятор, счетчик импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP входы | ||
| Функции защиты | Повышенное и пониж. напряжение, перегрузка и недогрузка по току, внешнее отключение, коротк. замык., замы к. на землю, перегрев радиатора, электр. тепловое реле, перегрев двигателя (РТС) | ||
| Пульт управления | 6-клавиш, 4 светодиода состояния, 7-сегментный 4-разрядный LЕD-индикатор: заданная и выходная частота, вых. ток, пользовательская величина, параметры, коды аварийных отключений, RUN, STOP, RESET, FWD/REV, JOG | ||
| Условия эксплуатации | Класс защиты | IP20 | |
| Степень загрязнения | 2 | ||
| Место установки | Высота до 1000 м над уровнем моря, внутри помещений без наличия агрессивных сред | ||
| Рабочая температура окр. среды | - 10°С ... + 50°С (40°С при плотной установке) без конденсата и инея | ||
| Температура хранения / транспортировки | - 20°С ... 60°С | ||
| Влажность окр. среды | до 90% RH (без конденсата) | ||
| Вибростойкость | 9.80665м/сf (1 G) до 20Гц, 5.88м/с2 (0.6G) от 20 до 50Гц | ||

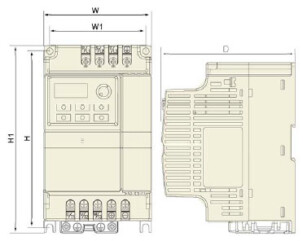

| Модель | Напряжение питания 50/60 Гц | Ном. мощность 3ф. двигателя, кВт | Ном. выходной ток, А | Размеры, мм (ШхВхГ) | Масса, кг |
| VFD002EL21A | 1-фазное, 200-240 В | 0,2 | 1,6 | 72,0 х 174,0 х 136,0 | 1,1 |
VFD004EL21A | 1-фазное, 200-240 В | 0,4 | 2,5 | 72,0 х 174,0 х 136,0 | 1,1 |
VFD004EL43A | 3-фазное, 380-480 В | 0,4 | 1,5 | 72,0 х 174,0 х 136,0 | 1,2 |
VFD007EL21A | 1-фазное, 200-240 В | 0,75 | 4,2 | 72,0 х 174,0 х 136,0 | 1,1 |
VFD007EL43A | 3-фазное, 380-480 В | 0,75 | 2,5 | 72,0 х 174,0 х 136,0 | 1,2 |
VFD015EL21A | 1-фазное, 200-240 В | 1,5 | 7,5 | 100,0 х 174,0 х 136,0 | 1,9 |
VFD015EL43A | 3-фазное, 380-480 В | 1,5 | 4,2 | 72,0 х 174,0 х 136,0 | 1,2 |
VFD022EL21A | 1-фазное, 200-240 В | 2,2 | 11,0 | 100,0 х 174,0 х 136,0 | 1,9 |
VFD022EL43A | 3-фазное, 380-480 В | 2,2 | 5,5 | 100,0 х 174,0 х 136,0 | 1,9 |
VFD037EL43A | 3-фазное, 380-480 В | 3,7 | 8,2 | 100,0 х 174,0 х 136,0 | 1,9 |
Схема соединений преобразователей частоты Delta Electronics серии VFD-EL
